37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百七十七：Wemos D1 ESP32 WiFi蓝牙4MB4闪存UNO R32开发板模块 UNO D1 R32(ESP32)开发板 兼容Arduino
知识点：ESP32芯片
(包括：ESP32- d0wd、ESP32- d0wdq6、ESP32- d2wd、ESP32- s0wd)集成了Wi-Fi和双模式蓝牙。根据型号差异,ESP32包含一个或两个低功耗Xtensa®32位LX6微处理器(s)，最大时钟速度240 MHz(通常是160 MHz)和Xtensa RAM / ROM，本地内存和JTAG接口。
处理器：
主处理器： Tensilica Xtensa 32位LX6微处理器
核心： 2 或 1（取决于变化）除ESP32-S0WD为单核外，ESP32系列所有芯片均为双核。
时钟频率：高达 240 MHz
性能：高达 600 DMIPS
超低功耗协处理器： 允许您在深度睡眠时进行 ADC 转换、计算和电平阈值。
无线连接：
的Wi-Fi： 802.11 B / G / N / E / I（802.11n标准@ 2.4GHz的高达150兆比特/秒）
蓝牙： v4.2 BR/EDR 和蓝牙低功耗 (BLE)
记忆：
内部存储器：
ROM： 448 KiB用于启动和核心功能。
SRAM： 520 KiB用于数据和指令。
RTC 快速 SRAM： 8 KiB用于从深度睡眠模式进行 RTC 启动期间的数据存储和主 CPU。
RTC 慢速 SRAM： 8 KiB用于深度睡眠模式下的协处理器访问。
电子保险丝： 1 Kibit其中 256 位用于系统（MAC 地址和芯片配置），其余 768 位保留用于客户应用，包括 Flash-Encryption 和 Chip-ID。
嵌入式闪存：Flash 通过 ESP32-D2WD 和 ESP32-PICO-D4 上的 IO16、IO17、SD_CMD、SD_CLK、SD_DATA_0 和 SD_DATA_1 内部连接。
0 MiB（ESP32-D0WDQ6、ESP32-D0WD 和 ESP32-S0WD 芯片）
2 MiB（ESP32-D2WD 芯片）
4 MiB（ESP32-PICO-D4 SiP 模块）
外部闪存和 SRAM： ESP32 最多支持四个 16 MiB 外部 QSPI闪存和 SRAM，具有基于 AES 的硬件加密，以保护开发人员的程序和数据。ESP32 可以通过高速缓存访问外部 QSPI flash 和 SRAM。
高达 16 MiB 的外部闪存被内存映射到 CPU 代码空间，支持 8 位、16 位和 32 位访问。支持代码执行。
多达 8 MiB 的外部闪存/SRAM 存储器映射到 CPU 数据空间，支持 8 位、16 位和 32 位访问。闪存和 SRAM 支持数据读取。SRAM 支持数据写入。
带有嵌入式 flash 的 ESP32 芯片不支持外部 flash 和外设之间的地址映射。
外设输入/输出：带有 DMA 的丰富外设接口，包括电容式触摸、ADC（模数转换器）、DAC（数模转换器）、I²C（内部集成电路）、UART（通用异步接收器/发送器） )、CAN 2.0（控制器局域网）、SPI（串行外设接口）、I²S（集成 IC 间声音）、RMII（简化的媒体独立接口）、PWM（脉宽调制）等。
安全：
支持 IEEE 802.11 标准安全功能，包括 WFA、WPA/WPA2 和 WAPI
安全启动
闪存加密
1024位OTP，客户最高768位
加密硬件加速：AES、SHA-2、RSA、椭圆曲线加密（ECC）、随机数生成器（RNG）

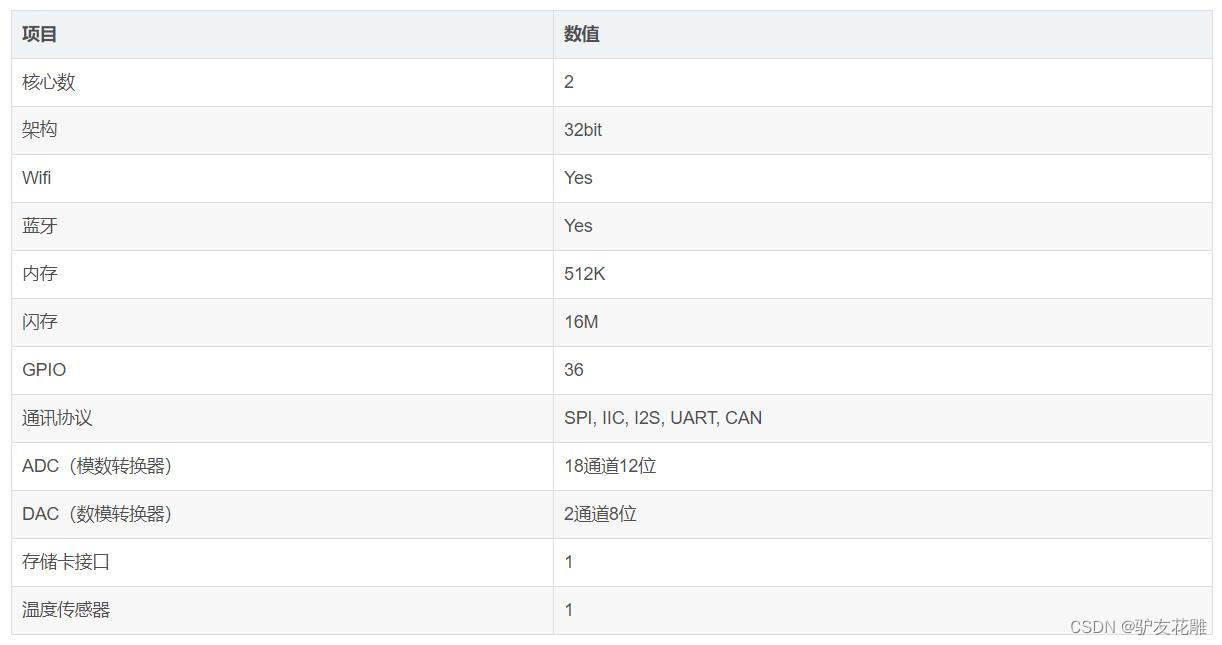

ESP32的主要参数：
从ESP32的芯片参数可以看出，它的功能非常强大；另外一条也也很重要：它非常便宜。这两个要素决定了：它非常适合目前流行的物联网开发，也非常适合学习嵌入式开发。
Wemos D1 ESP32 WiFi蓝牙4MB4闪存UNO R32开发板模块 UNO D1 R32(ESP32)开发板 兼容Arduino

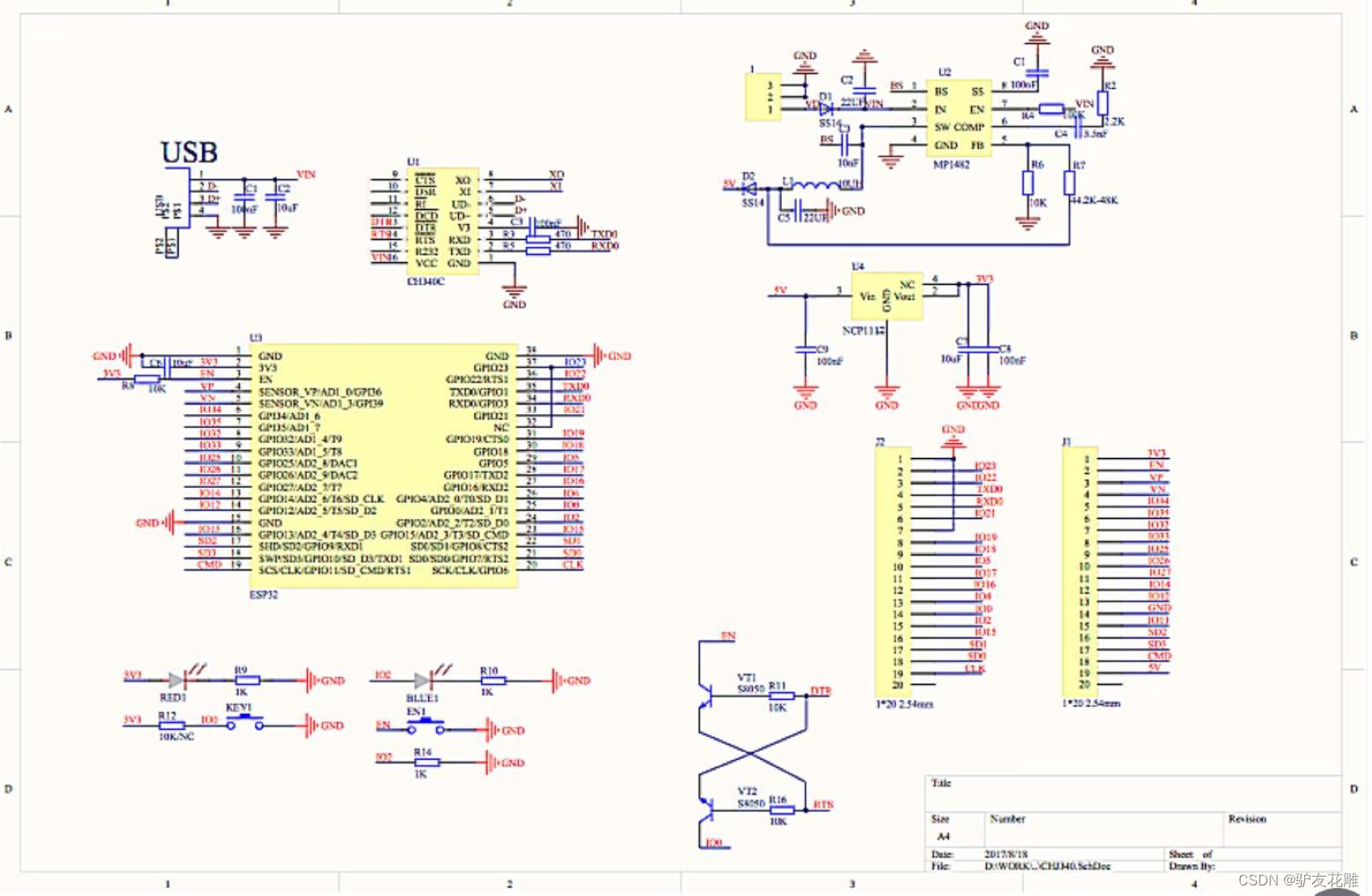

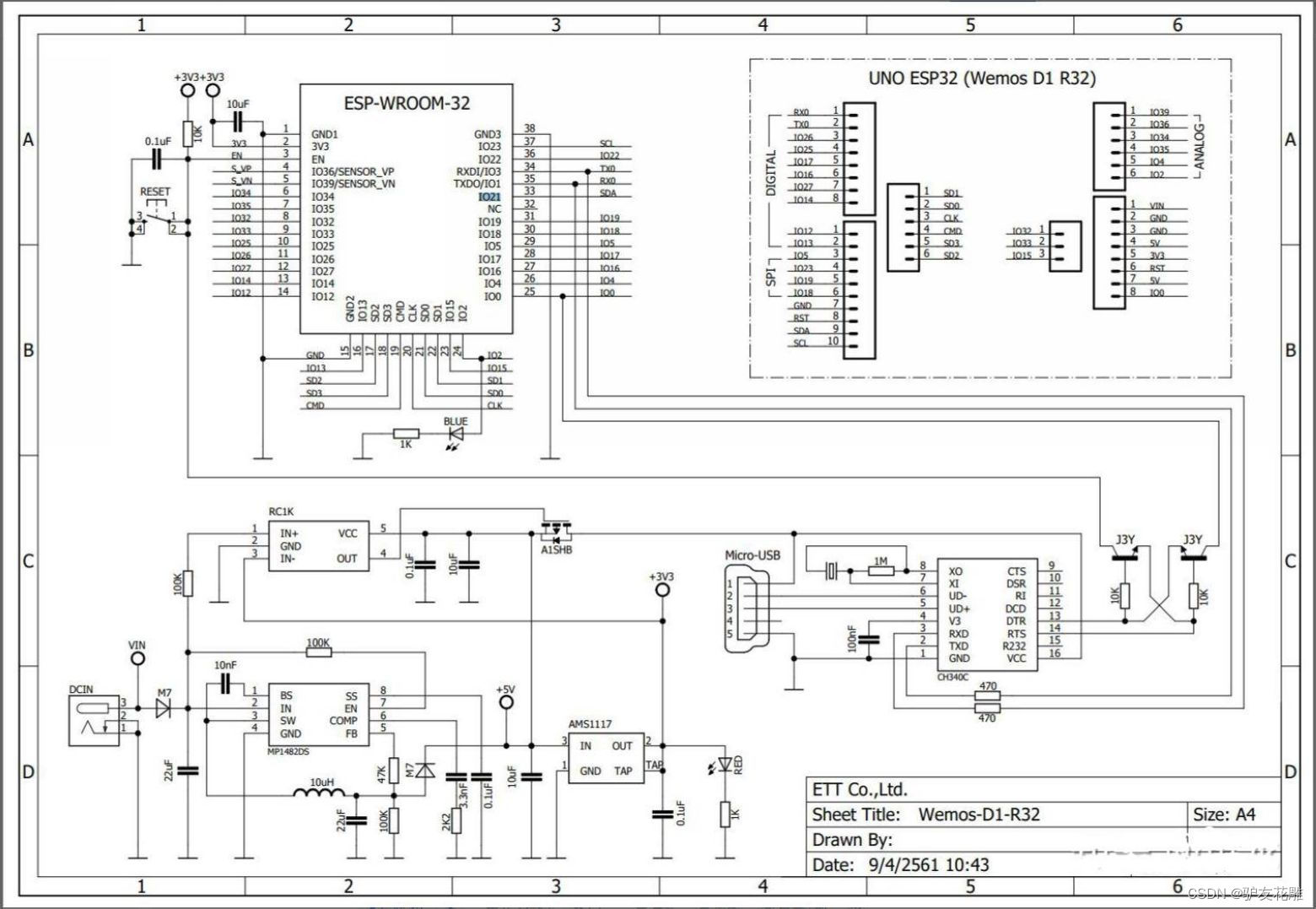

电原理图
Wemos D1 ESP32 WiFi蓝牙4MB4闪存UNO R32开发板模块 UNO D1 R32(ESP32)开发板 兼容Arduino

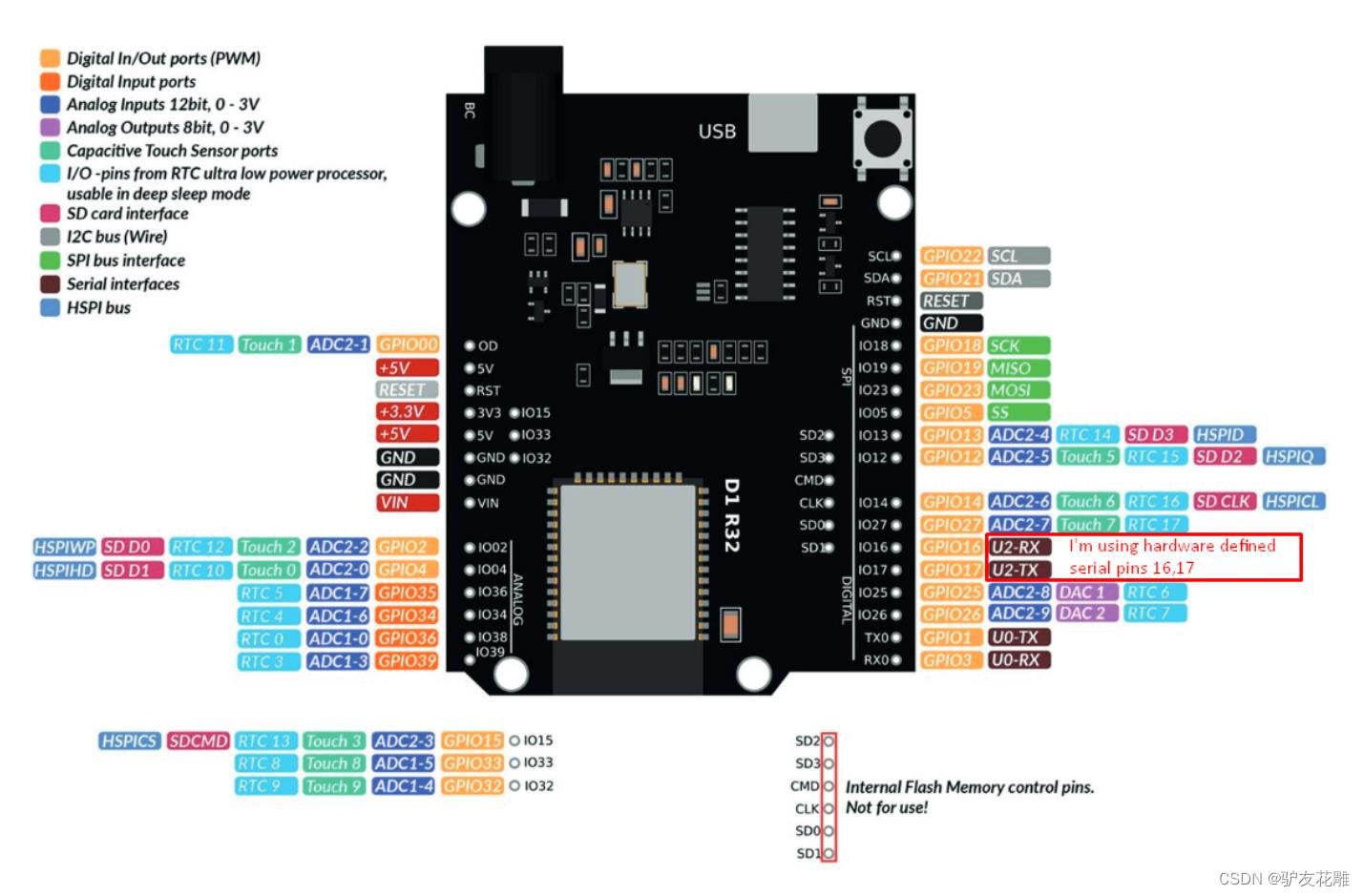

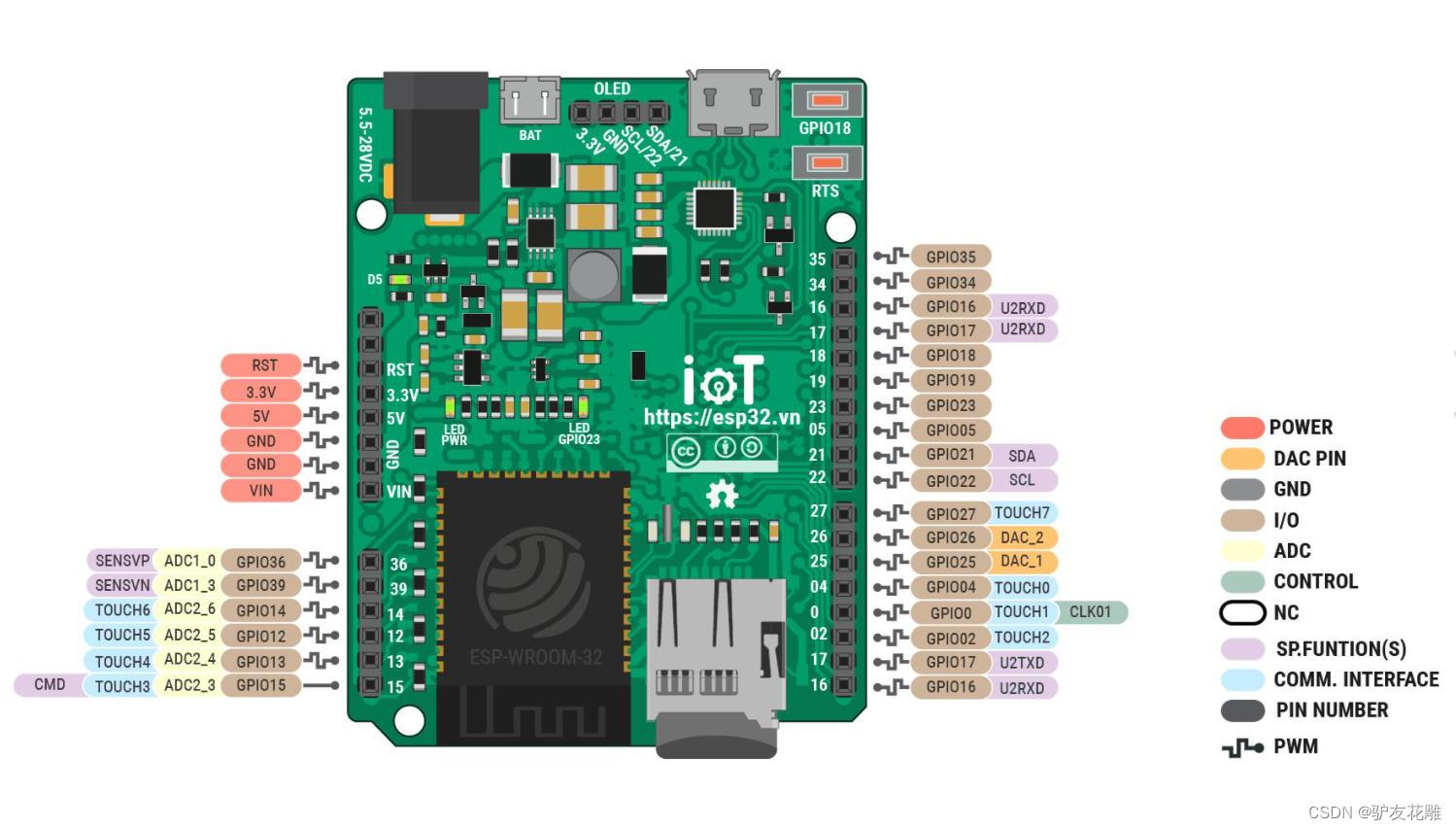

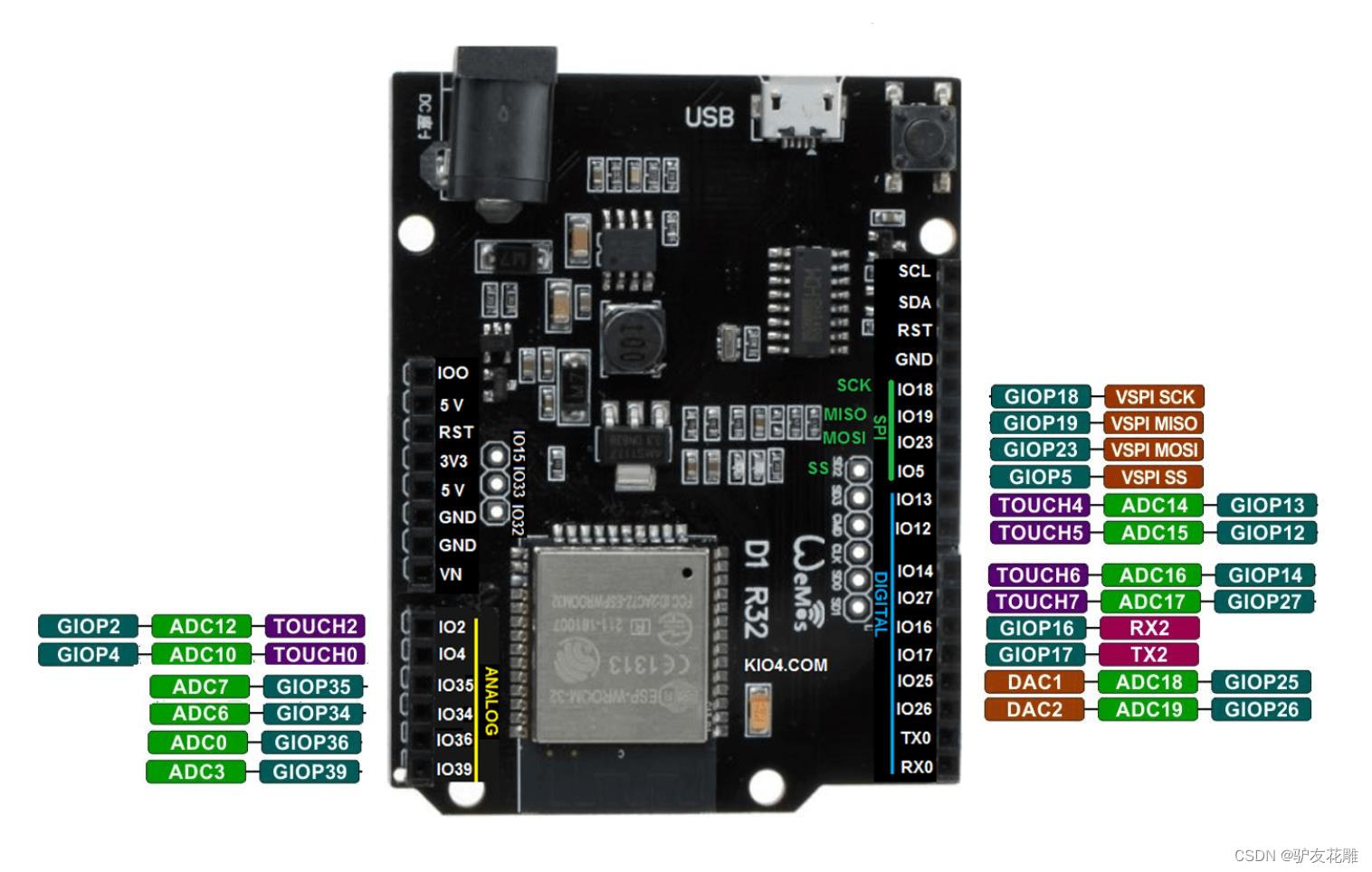

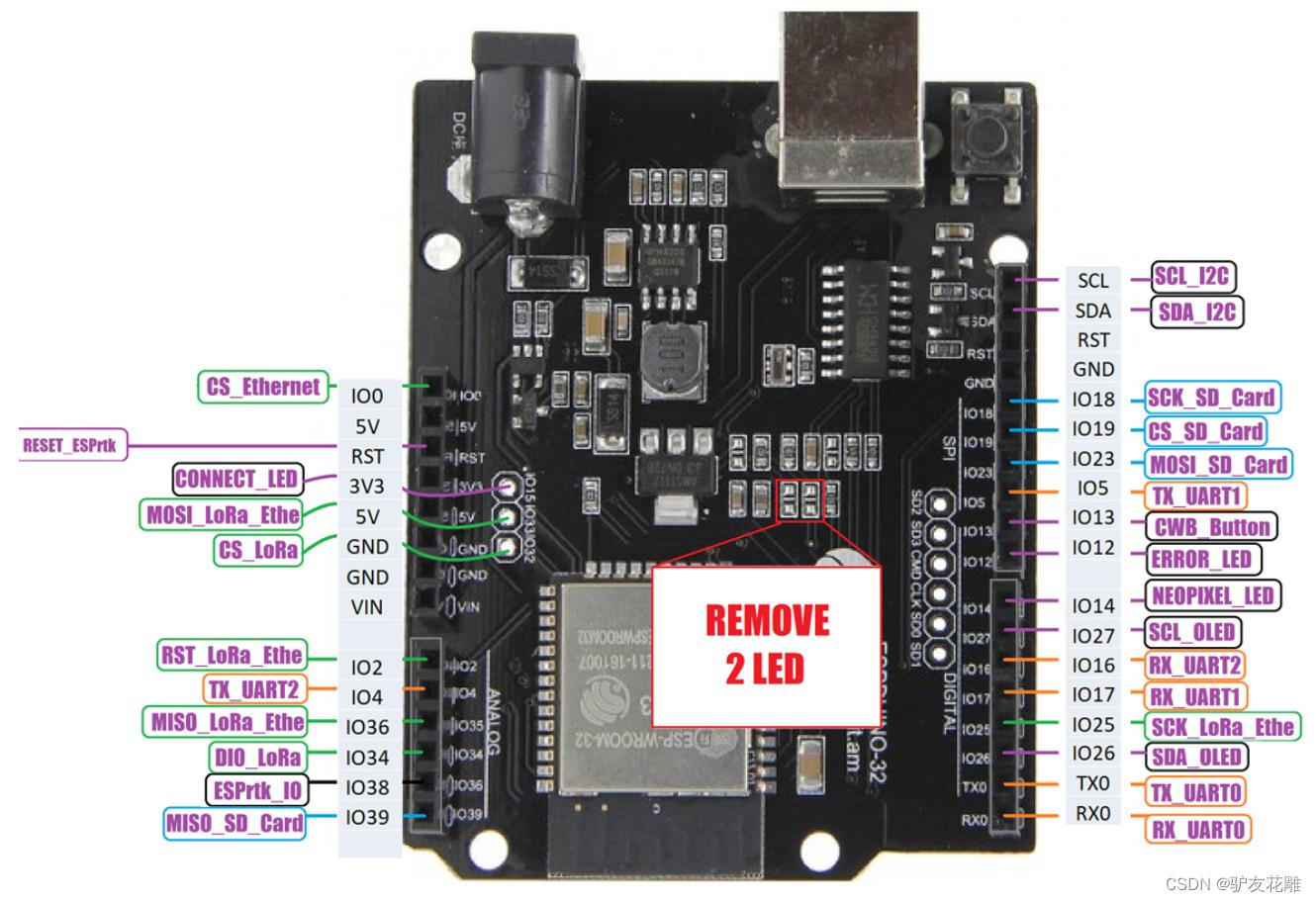

搜到的不同版本的引线接脚图
安装Windows驱动
1、利用官方途径进行下载安装
（1）首先在Arduino中添加 esp32 开发板地址：

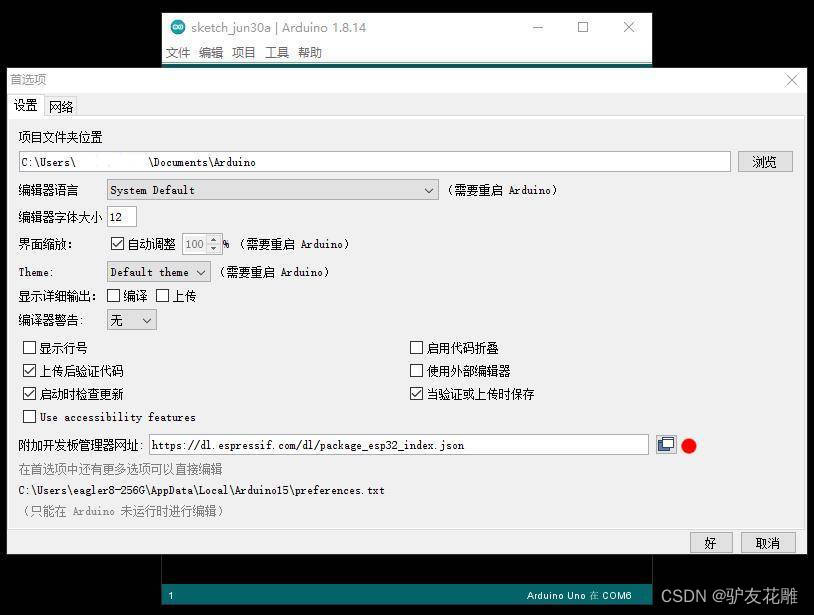

打开Arduino后选择：文件 > 首选项 > 附加开发板管理器网址中加入Arduino for esp32包的地址:
https://dl.espressif.com/dl/package_esp32_index.json

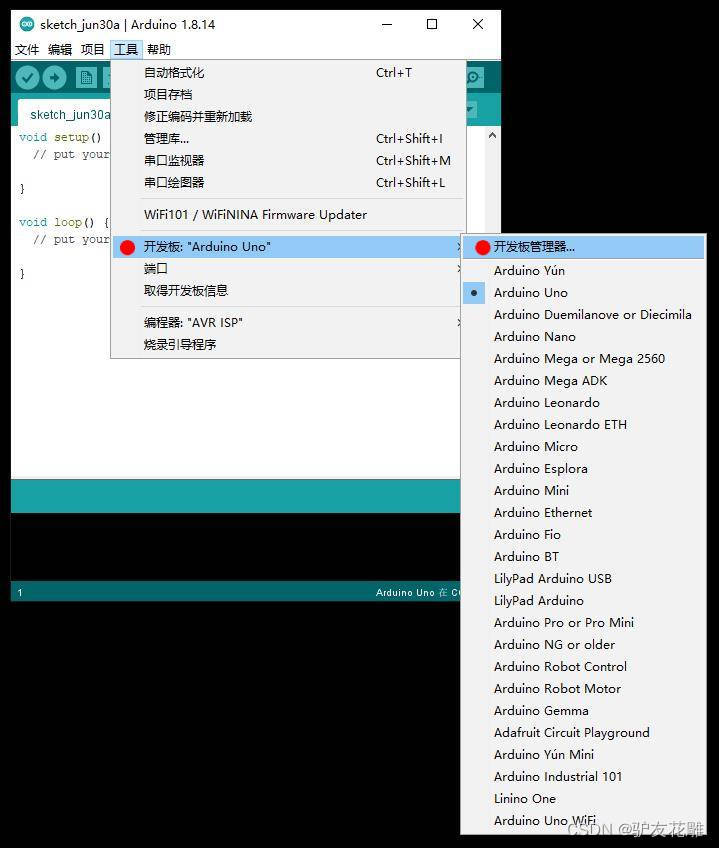

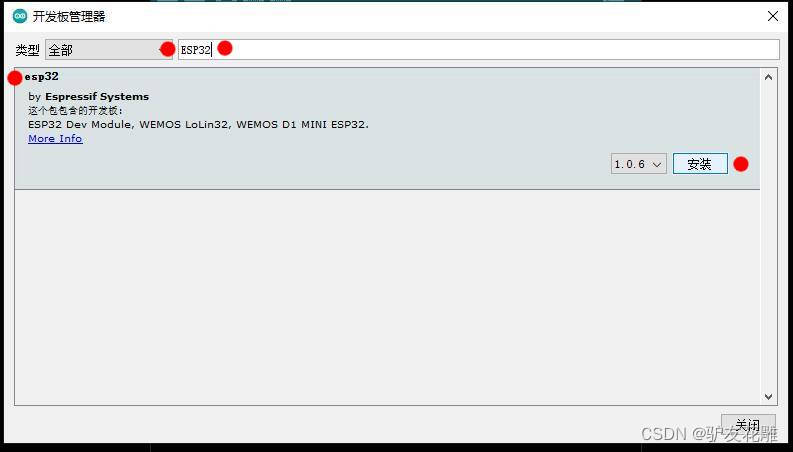

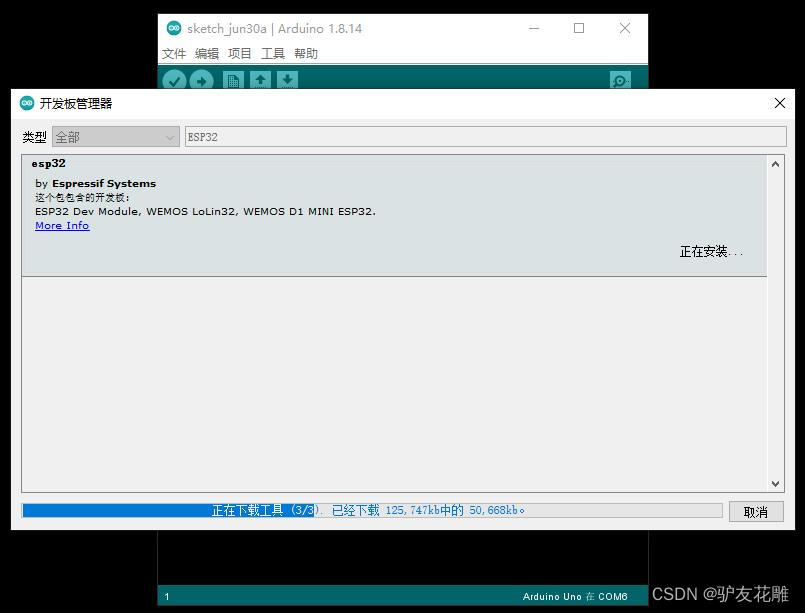

（2）IDE——工具——开发板——开发板管理器——搜索“ESP32”——安装

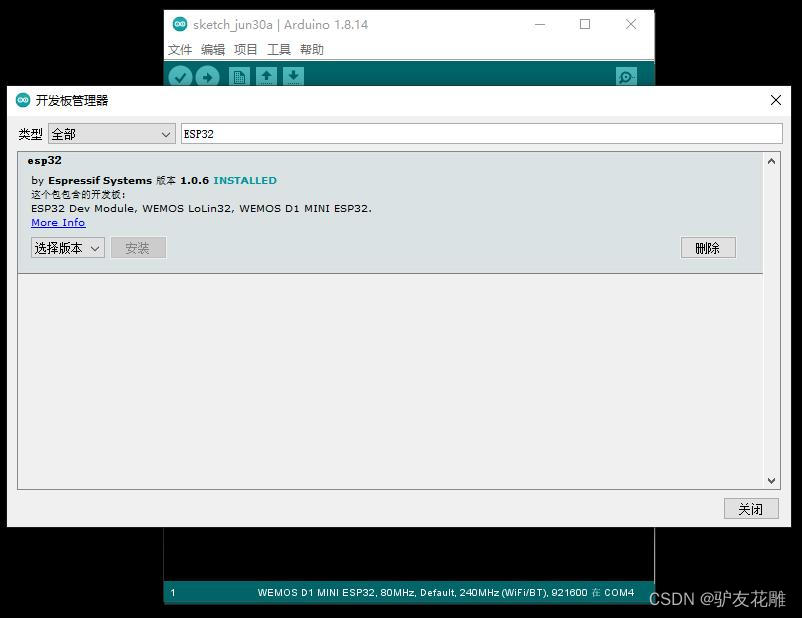

（3）安装成功
2、直接下载esp32数据包的压缩包，手动解压并添加，下载地址：

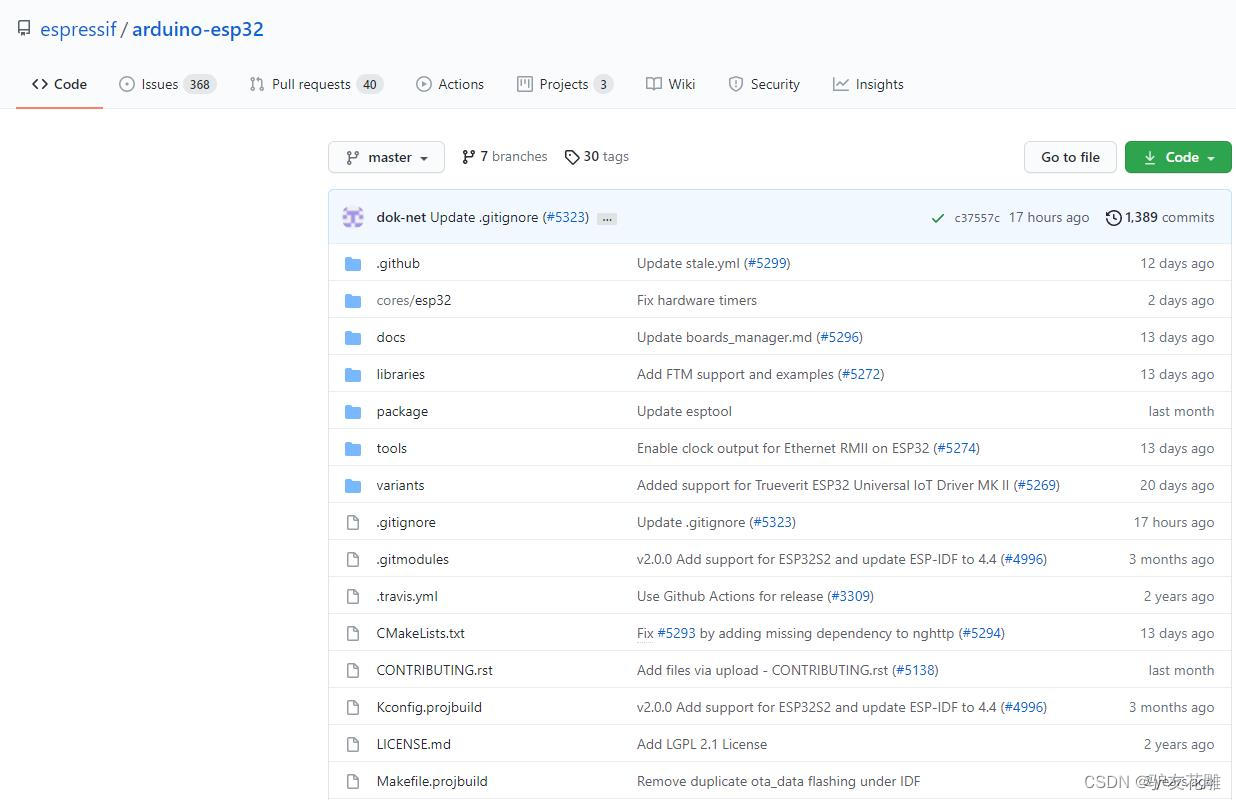

（1）https://github.com/espressif/arduino-esp32

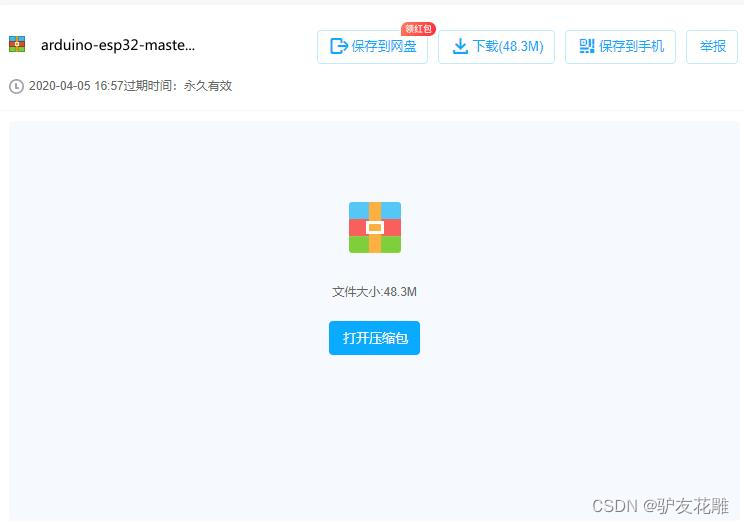

（2）百度云下载链接：https://pan.baidu.com/s/1mC-DGFKhKsS4kjKz50mung
提取码：86le

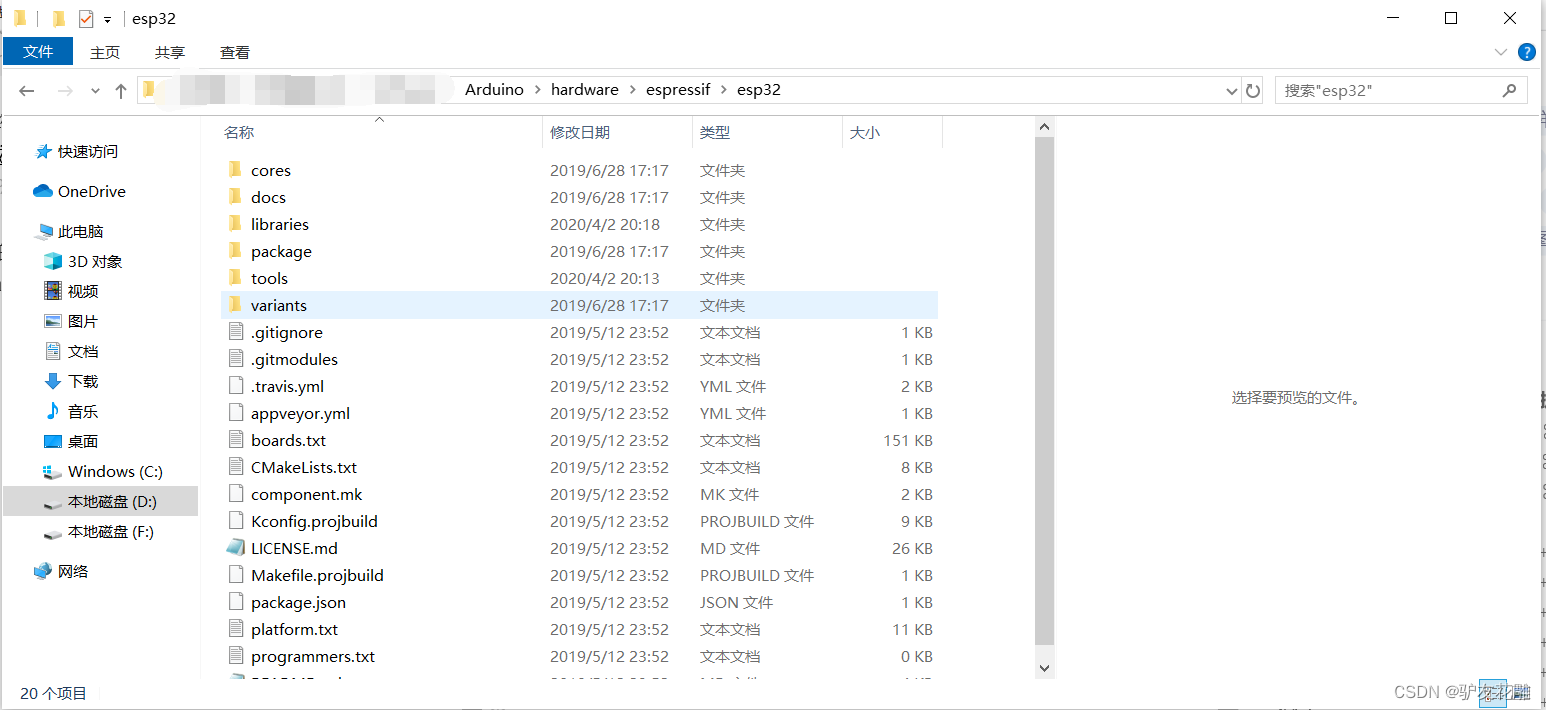

（3）解压后，将压缩文件里的内容复制到如下路径（需要新建一个espressif文件夹）：Arduino > hardware > espressif > esp32 ，最后放到esp32文件夹下。
此时再打开Arduino IDE 编译器，工具 > 开发板 已经可以找到ESP32相关开发板
